제품 상세 정보:
|
| 제품: | 2.42"(2.4")인치 OLED 디스플레이 | 결의: | 128x64 도트 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 71.0(L) x 43.5(W) x 6.0(T)(mm) | 활동 영역: | 55.01(길이) x 27.5(폭)(mm) |
| 픽셀 피치: | 0.43×0.43(mm) | 구동 방법: | 1/64 근무 주기는 |
| 작동 온도: | +70' Ｃ에 대한 -40' Ｃ | 핀 번호: | 7개의 헤더 핀 |
| 인터페이스: | SPI 인터페이스 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SPI 인터페이스 그래픽 OLED 디스플레이,노란색 그래픽 OLED 디스플레이,2.4인치 그래픽 OLED 디스플레이 |
||
SFOM242YZ7-12864WBYG-01 사양.pdf
7 핀2.42인치 OLED 128x64 SPI 인터페이스 제품 소개
SAEF 기술 SFOMS242YZ7-12864WBYG-01은 점 행렬 128x64 COB 그래픽 타입 OLED 모듈이다. 활성 영역의 크기는 2.42 ′′ 대각선으로 모듈 차이는 71.0 x 43.5 mm이다. 이 2.42 인치 OLED 모듈은 SPD0301 IC를 내장했습니다., 고 콘트라스트 비율 20,000: 1. SPI 및 IIC (I2C) 인터페이스를 포함하여 선택할 수있는 많은 인터페이스 옵션이 있습니다. 논리 공급 전압은 1.65V-3.3V에서,일반적인 값은 2입니다..8V. 사용 가능한 방출 색상은 흰색, 노란색, 파란색, 녹색 및 빨간색입니다.
SFOMS242YZ7-12864WBYG-01 OLED 모듈은 원래 터치 없이 사용되지만 터치 패널은 사용자 정의가 가능합니다. 의료 분석기, 미터 및 기기, 센서 장치, POS 터미널,현금 읽기, 휴대용 장치 및 모바일 음식 주문 기계 등
| 제품: | 2.42" ((2.4") 인치 OLED 화면 | 결의: | 128x64 점 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 71.0 ((L) X 43.5 ((W) X 6.0 ((T) mm | 액티브 영역: | 55.01 ((L) X 27.5 ((W) mm |
| 픽셀 피치: | 00.43 × 0.43mm | 운전 방법: | 1/64 직무 주기 |
| 작동 온도: | -40°C ~ +70°C | 핀 번호: | 7 헤더 핀 |
| 인터페이스: | SPI, I2C 선택 | 준수: | REACH 및 RoHS 준수 |
7 핀2.42인치 OLED 128x64 SPI 인터페이스 제품 도면
인터페이스 핀 정의
| PIN번호 | 상징 | 설명 |
| 1 | GND | 논리 회로의 토대 |
| 2 | VDD | 논리 의 전원 공급 |
| 3 | SCK | 일련 시계 입력. |
| 4 | SDA | 일련 데이터 입력 |
| 5 | RST | 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당기십시오. |
|
6 |
DC |
이 핀은 데이터/명령 제어 핀입니다. 핀이 높게 당겨서 일련 인터페이스 모드가 선택되면, SDIN에서 데이터가 데이터로 해석될 것입니다. 낮아지면 SDIN의 데이터는 명령 레지스터로 전송됩니다. |
| 7 | CS | 칩 선택. 칩은 CS0 = L 란 때 선택됩니다. |
절대 최대 등급
|
매개 변수 |
기호 | 분 | 맥스 | 단위 |
참고문서 |
| 논리용 공급 전압 | VDD | -0.3 | 4 | V | 1, 2 |
| 디스플레이에 대한 공급 전압 | VCC | 8 | 17 | V | 1, 2 |
| 작동 온도 | TOP | -40 | 70 | .C | |
| 저장 온도 | TSTG | -40 | 85 | .C | 3 |
| 사용 시간 (220 cd/m2) | 13,000 | - | 시간 | 4(1) | |
| 수명 시간 (200 cd/m2) | 15,000 | - | 시간 | 4(2) | |
|
수명 시간 (180 cd/m2) |
16,000 | - | 시간 |
4(3) |
참고: 위의 모든 전압은 VSS = 0V에 기초한다.
참고: 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적인 파열이 발생할 수 있습니다. 또한 정상적인 작동을 위해,이 모듈을 3 섹션에 따른 조건에서 사용하는 것이 바람직합니다.이 모듈이 이러한 조건을 초과하면 모듈의 오작동이 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
참고: 정의된 온도 범위에는 극지방이 포함되지 않습니다.
편광기의 온도는 80°C가 되어야 합니다.
참고: (1) 220 cd/m2의 설정:
- 콘트라스트 설정: 0x44
- 프레임 레이트: 105Hz
- 의무 설정: 1/64
(2) 200 cd/m2의 설정:
- 대조 설정: 0x3e
- 프레임 레이트: 105Hz
- 의무 설정: 1/64
(3) 180 cd/m2의 설정:
- 콘트라스트 설정: 0x37
- 프레임 레이트: 105Hz
- 의무 설정: 1/64
DC 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 |
단위 |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 | 3.3 | V | |
| 디스플레이에 대한 공급 전압 | VCC | 11.5 | 12 | 12.5 | V | |
| 높은 수준의 입력 | HIV | 0.8×VDD | - | - | V | |
| 낮은 수준의 입력 | VIL | - | - | 0.2×VDD | V | |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
VDD 공급 전류 VDD=2.8V, VCC=12 IREF = 10uA, 아니오 패널이 연결되어 있습니다. 디스플레이 ON, 모든 ON, |
IDD |
콘트라스트 = FFh |
- |
90 |
110 |
μA |
|
VCC 공급 전류 VDD = 2.8V, VCC = 12, IREF = 10uA, 패널이 없습니다. 부착된 디스플레이 ON, 모든 ON |
ICC |
- |
450 |
580 |
μA |
|
|
세그먼트 출력 전류, VDD = 2.8V VCC=12V, IREF=10uA 디스플레이 ON. |
난SEG |
콘트라스트=FFh | 280 | 310 | 340 |
μA |
| 콘트라스트=AFh | - | 215 | - | |||
| 콘트라스트=7Fh | - | 155 | - | |||
| 콘트라스트=3Fh | - | 78 | - | |||
| 콘트라스트=0Fh | 20 | - | ||||
|
VDD를 위한 휴식 모드 전류 |
IDD, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- |
- |
10 |
μA |
|
VCC를 위한 잠자리 모드 전류 |
ICC, SLEEP |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V 디스플레이 꺼, 아니 패널 부착 |
- |
- |
10 |
μA |
전기 사양
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 | ||
| 정상 모드 전류 소비 | 모든 픽셀을 켜고 | - | 17 | 25 | mA | |||
| 대기 모드 전류 소비 | 대기 모드 10% 픽셀 | - | 0.5 | 1.5 | mA | |||
| 정상 모드 전력 소비 | 모든 픽셀을 켜고 | - | 71.5 | 97.5 | mW | |||
| 대기 모드 전력 소비 | 대기 모드 10% 픽셀 | - | 6.5 | 19.5 | mW | |||
| 밝기 | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (백색) |
(x) (y) |
C.I.E. 1931 년 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| 어두운 방 대조 | CR | - | 2000:1 | - | - | |||
|
관점 |
- | 160 | - | - | 학위 | |||

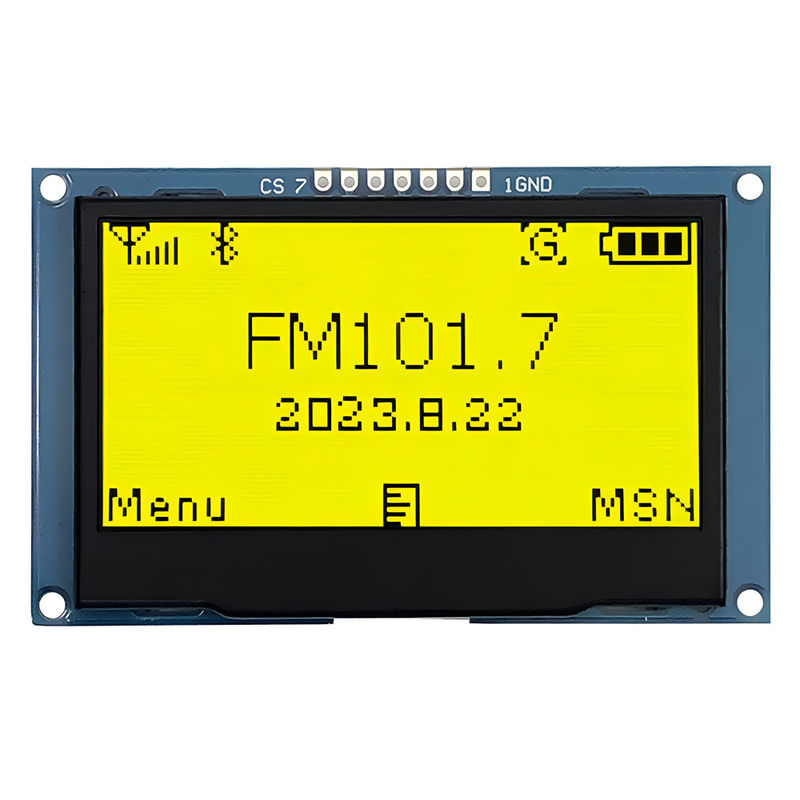

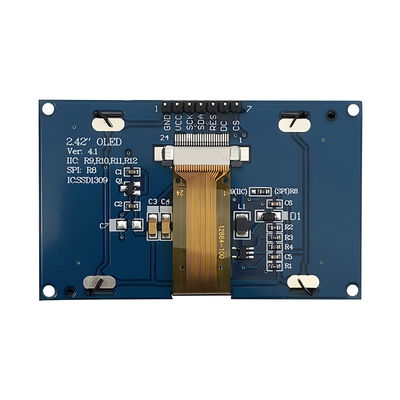

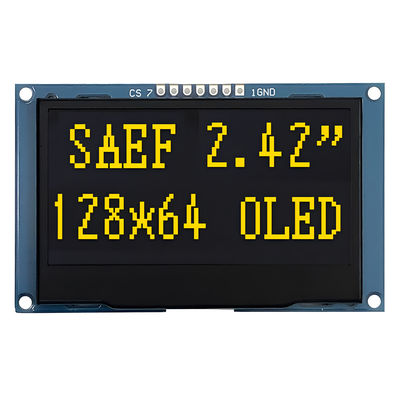

7 핀2.42인치 OLED 128x64 SPI 인터페이스 제품 이미지
