제품 상세 정보:
|
| 제품: | 1.54인치 OLED 디스플레이 | 결의: | 128x64 픽셀 해상도 |
|---|---|---|---|
| 드라이버 IC: | SSD1309 | 화면 표시 방식: | 수동 매트릭스 |
| 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C | 표시색: | 하얗고 노랗고 푸릅니다 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 42.04 x 27.22 x 1.45mm |
| 활동 영역: | 35.052 × 17.516 (mm) | 화소 피치: | 0.274×0.274(mm) |
| 작동 온도: | +70' Ｃ에 대한 -40' Ｃ | 저장 온도: | +85' Ｃ에 대한 -40' Ｃ |
| 공급 전압: | 1.65~3.3V | 핀 번호: | 24개 핀 |
| IC 패키지 유형: | COG | 모듈 연결 유형: | ZIF |
| 의무: | 1/64 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SSD1309 OLED 디스플레이 모듈,ZIF FPC OLED 디스플레이 모듈,36mm OLED 디스플레이 모듈 |
||

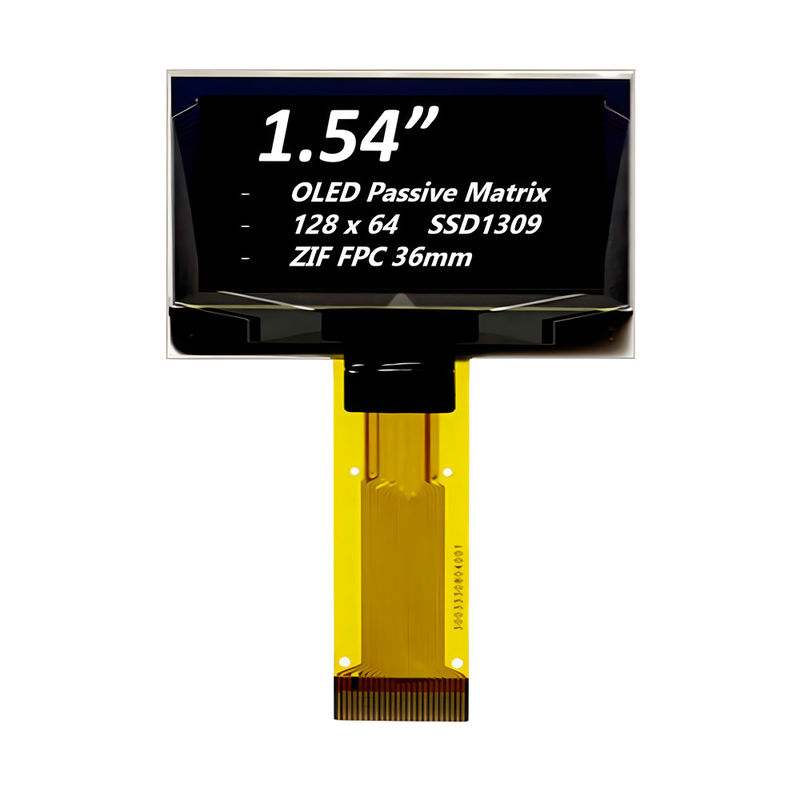

1.54인치 128x64 OLED 디스플레이 SSD1309 드라이버 IC 제품 설명
제품 간략한 검토
‧모델 번호 SFOS154XZ-7096AN
부류: 그래픽
구조: COG
크기: 1.54"
✅ 착용 가능한 장치에 적합합니다.
¥128 x 64 점 행렬
IC:SSD1309
3V 전원 공급
¥1/64 면세
인터페이스: 8비트 68XX/80XX 병렬, 4선 SPI, I2C
표시 색상: 흰색 / 파란색
제품 설명
SAEF 1.54 인치 OLED 디스플레이 SFOS154XZ-7096AN는 128x64 픽셀로 구성되어 있으며, 대각선 크기는 1.54 인치입니다. 이 그래픽 디스플레이는 모듈 크기는 42.04 x 27.22 mm, AA 크기는 35.05 x 17.51 mm입니다.;SSD1309 컨트롤러 IC가 내장되어 있으며 6800/8080 8비트 병렬, I2C 및 4선 직렬 SPI 인터페이스를 통해 통신합니다.이 SFOS154XZ-7096AN OLED 디스플레이는 칩-온-글라스 기술을 기반으로 하여 매우 얇습니다., 1.45mm 깊이에 불과합니다.
SFOS154XZ-7096AN는 COG 구조 OLED 디스플레이입니다. 이 OLED 모듈은 가볍고 저전력이며 매우 얇습니다. 벽 / 미터 장치, 가정용 애플리케이션, POS 시스템, 클라우드 / IoT 시스템,손잡이 기기, 지능형 기술 장치, 에너지 시스템, 자동차, 통신 시스템, 의료 기기 등. SFOS154XZ-7096AN OLED 모듈은 -40°C에서 +80°C의 온도에서 작동 할 수 있습니다.저장 온도는 -40°C에서 +85°C까지.
제품 정보
| 제품: | 1.54인치 OLED 디스플레이 |
| 결의: | 128x64 픽셀 해상도 |
| 드라이버 IC: | SSD1309 |
| 인터페이스: | 8비트 68XX/80XX 병렬, 4선 SPI, I2C |
| 광학: | 모든 관점 |
| 모듈 연결 타입: | ZIF FPC 36mm |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 흰색, 노란색, 파란색 |
| 윤곽 Dim.: | 420.04 × 27.22 × 1.45mm |
| 액티브 영역: | 35.052 × 17.516 (mm) |
| 픽셀 피치: | 0.274 × 0.274 (mm) |
| 작동 온도: | -40°C ~ +70°C |
| 저장 온도: | -40°C ~ +85°C |
| 핀 번호: | 24 핀 |
| 공급 전압: | 1.65~3.3V |
| IC 패키지 유형: | COG |
| 임무: | 1/64 |
| 준수: | REACH 및 RoHS 준수 |
1.54인치 128x64 OLED 디스플레이 SSD1309 드라이버 IC 제품 도면
핀 정의
핀1 NC (GND) -보유 핀 (지원 핀) 지원 핀은 기능 핀에 대한 스트레스의 영향을 줄일 수 있습니다.이 핀은 ESD 보호 회로로 외부 땅에 연결되어야 합니다.
PIN2 VLSS 아날로그 회로
PIN3 VSS 로직 회로의 바닥
PIN4 N.C. -Reserved Pin, 기능 핀 사이의 N.C. 핀은 호환적이고 유연한 설계를 위해 예약되어 있습니다.
PIN5 VDD 로직 회로 전원 공급 장치
PIN6 BS1 통신 프로토콜 선택
PIN7 BS2 통신 프로토콜 선택 1 19 RES# IPower Reset for Controller and Driver이 핀은 리셋 신호 입력입니다. 핀이 낮을 때 칩의 초기화가 실행됩니다.정상 작동 동안이 핀을 끌어 올리는 높은 유지.
PIN8 CS# 칩 선택
PIN9 RES#
PIN10 D/C# 데이터/컨트롤
핀11 R/W# 읽기/쓰기 선택 또는 쓰기
핀12 E/RD# 읽기/쓰기 활성화 또는 읽기
핀13~20 D0~D7 호스트 데이터 입력/출력 버스
PIN21 IREF 밝기 조절의 현재 기준
PIN22 VCOMH 전압 출력 COM 신호의 높은 수준
OEL 패널에 대한 Pin23 VCC 전원 공급 장치
Pin24 NC (GND) -Reserved Pin (Supporting Pin) 지원 핀은 기능 핀에 대한 스트레스의 영향을 줄일 수 있습니다.이 핀은 ESD 보호 회로로 외부 땅에 연결되어야 합니다.

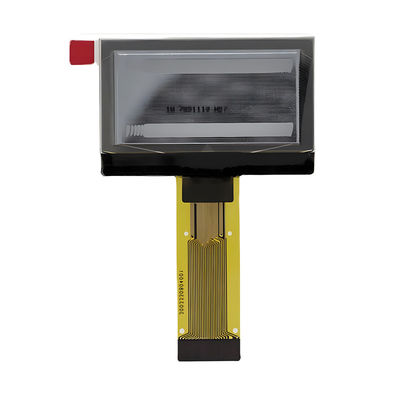

1.54인치 128x64 OLED 디스플레이 SSD1309 드라이버 IC 제품 이미지
