제품 상세 정보:
|
| 제품: | EPD 2.13" | 결의: | 122x250 도트 해상도 |
|---|---|---|---|
| 화면 표시 방식: | 능동형 매트릭스 전기영동 디스플레이(AM EPD) | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | 활동 영역: | 23.705(H)x48.55(V)mm |
| 작동 온도: | +50' Ｃ에 대한 0' Ｃ | 저장 온도: | -25°C ~ +60°C |
| 핀 번호: | 24개 핀 | 인터페이스: | SPI |
| 강조하다: | 122x250 점 해상도 Eink 화면,3 컬러 Eink 화면 |
||
2.13인치 엔크 화면, 맨 화면, 전자 종이 화면 디스플레이 모듈, 3가지 색상 빨간색, 검은색, 흰색
3색 BWR EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이
SAEF 기술 SFEPD213BWR-7018A01는 3색 2.13 ′′ HR a-Si, 활성 행렬 TFT, 전자 종이 디스플레이 (EPD) 패널입니다.패널은 매우 높은 해상도 (131dpi) 를 가지고있어 쉽게 세밀한 패턴을 표시 할 수 있습니다.이중 안정성 특성상 EPD 패널은 업데이트에 전력이 거의 필요 없으며 이미지를 유지하려면 전력이 필요하지 않습니다.
특징
1a-Si TFT 액티브 매트릭스 전자 종이 디스플레이 (EPD)
2. 세 가지 색상 지원: 흰색, 검은색, 빨간색
3해상도: 250 x 122
4초저전력 소비
5- 초대 광대 관점 - 180° 가까이
6- 아주 얇고 가벼워요
7. SPI 인터페이스
8RoHS를 준수합니다
| 제품: | EPD 2.13 인치 | 결의: | 122x250 점 해상도 |
|---|---|---|---|
| 표시 모드: | 액티브 매트릭스 전광화 디스플레이 (AM EPD) | 광학: | 모든 관점 |
| 오프라인 Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) Mm | 액티브 영역: | 23.705 ((H) x48.55 ((V) Mm |
| 작동 온도: | 0°C ~ +50°C | 저장 온도: | -25°C ~ +60°C |
| 핀 번호: | 24 핀 | 인터페이스: | SPI |
적용
전자 선반 라벨 시스템, 전자 종이 리더, 전자 종이 노트북, 휴대 전화, 컴퓨터, 모니터, 웨어러블 제품
2.13인치 엔크 화면, 맨 화면, 전자 종이 화면 디스플레이 모듈, 3가지 색상 빨간색, 검은색, 흰색

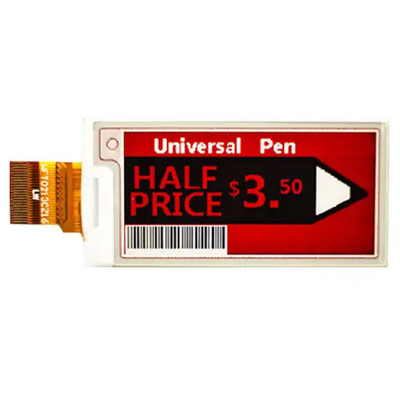

3가지 색상 EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이그림
2.13인치 엔크 화면, 맨 화면, 전자 종이 화면 디스플레이 모듈, 3가지 색상 빨간색, 검은색, 흰색

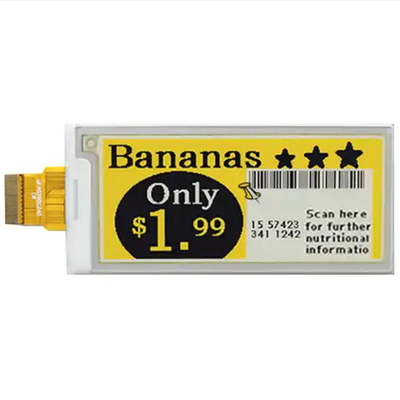

3가지 색상 EPD 2.13인치 스크린2.13" 전자 잉크 ESL 디스플레이제품 이미지
주의 사항
(1) EPD 패널 / 모듈은 유리 및 플라스틱과 같은 부서지기 쉬운 재료로 제조되며 떨어지면 깨질 수 있습니다. 조심스럽게 다루십시오.EPD 패널을 구부리거나 구부리거나 같은 힘을 적용하지 마십시오..
(2) EPD 패널을 깔끔한 작업 공간에 조립하거나 설치하는 것이 좋습니다. 먼지와 기름은 전기 쇼트를 유발하거나 보호 장막을 손상 / 긁어 / 찌르게 할 수 있습니다.
(3) 손상을 방지하기 위해 EPD 패널에 압력을 가하지 마십시오.
(4) EPD 패널이 작동하는 동안 인터페이스 커넥터를 연결하거나 분리하지 마십시오.
(5) FPC와 같은 인터페이스 케이블을 연결하는 동안 손가락으로 안을 지지하십시오.
(6) EPD 패널 / 모듈을 쌓지 마십시오.
(7) 유리 가장자리에 FPC를 누르거나 FPC를 90°로 끌어내지 마십시오.
(8) FPC 리드 커넥터를 만지지 마십시오.
(9) IC 결합 부위를 만지지 마십시오. TFT 리드를 긁거나 IC 기능을 손상시킬 수 있습니다.
(10) 손목띠 (그라운드 연결) 를 착용 하 고 처리 및 조립 도중.반도체 장치는 EPD 패널 / 모듈에 포함되어 있으며 전기 정전 충전 (ESD) 을 방지하기 위해 조심스럽게 다루어야합니다.. (이온 팬은 ESD 위험을 줄이기 위해 조립 작업에 필요할 수 있습니다.)
(11) EPD 패널 / 모듈을 보관할 때 스크래치를 피하고 원래 성능을 유지하기 위해 지정된 환경과 원래 포장 상자에 보관하십시오.
(12) EPD 패널을 해체하거나 재구성하지 마십시오.
(13) 청소용은 화학 물질이 없는 부드러운 건조한 천을 사용하십시오. 보호 시트 필름의 표면이 매우 부드럽고 단단한 코팅이 없기 때문에 청소를 위해 강하게 누르지 마십시오.이 행동 은 보호 면 에 덩어리 를 뚫거나 긁을 것 이다.
(14) 가동 중에 손상을 일으킬 수 있는 EPD 패널에 침투하지 않도록 습기를 주의하십시오.
(15) 그것은 낮은 온도 작동 제품입니다. EPD 패널의 표면에 얼음 또는 이슬을 만들기 위해 온도 차이를 주의하십시오.EPD 패널의 표면에 얼음이나 이슬 때문에 습기가 EPD 패널에 침투할 수 있습니다., 그리고 EPD 패널에 손상을 입힌다.
(16) EPD 패널/모듈이 24시간마다 갱신되지 않으면, "Ghosting" 또는 "Image Sticking"로 알려진 현상이 발생할 수 있습니다.사용 시 24 시간마다 ESL / EPD 태그를 업데이트하는 것이 좋습니다.이 문제를 피하기 위해 고객이 ESL / EPD 태그를 완전히 흰색 이미지로 전송하거나 저장하는 것이 좋습니다.
(17) 높은 온도, 높은 습도, 햇빛 또는 형광등은 EPD 패널의 성능을 저하시킬 수 있습니다. 보호되지 않은 EPD 패널을 높은 온도, 높은 습도,햇빛, 또는 오랜 시간 동안 형광.
(18) 패널 ID 번호를 표시하는 데 사용되는 라벨 잉크는 용액으로 쉽게 지워집니다. EPD 패널을 청소하는 데 용액을 사용하지 마십시오.
(19) EPD는 진공으로 포장됩니다.
(20) BOE와 고객으로부터 승인을 받기 전, 제품 및 제품 사양은 통지 없이 변경될 수 있습니다.최종 설계 전에 최신 제품 표준이나 사양을 받았는지 확인합니다., 구매 또는 사용
(21) BOE는 그 제품의 품질과 신뢰성을 보장하기 위해 모든 노력을 기울입니다. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury항공, 항공, 원자력, 연소 제어, 운송, 교통, 안전 장비 또는 생명 유지에 필요한 의료 장비와 같이.
(22) SAEF에 의해 보장되는 범위 내에서 제품을 사용하도록 설계하십시오. 특히 최대 등급, 작동 공급 전압 범위, 열 방사능 특성,설치 조건 및 기타 특성. SAEF는 보장된 범위를 초과하여 사용했을 때 장애 또는 손상에 대한 책임을 지지 않습니다.반도체 장치의 일반적으로 예측 가능한 고장 비율 또는 고장 모드를 고려하고 고장 안전 장치와 같은 체계적인 조치를 취합니다., SAEF 제품을 탑재한 장비가 SAEF 제품의 사용으로 인한 인체 부상, 화재 또는 기타 후유적 손상을 유발하지 않도록 합니다.
(23) 이 제품은 방사선 저항성으로 설계되지 않았습니다.
