제품 상세 정보:
|
| 제품: | 1.54인치 OLED SSD1309 | 결의: | 128x64 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C |
| 색상 표시: | 하얗고 노랗고 푸릅니다 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 42.04 x 27.22 x 1.45mm | 활동 영역: | 35.052 × 17.516 (mm) |
| 픽셀 피치: | 0.274×0.274(mm) | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 드라이버 IC: | SSD1309 |
| 공급 전압: | 1.65~3.3V | 핀 번호: | 24개 핀 |
| IC 패키지 유형: | COG | 모듈 연결 유형: | ZIF |
| 의무: | 1/64 | 순응성: | 순응한 한계와 로에스 |
1.54인치 OLED UG-2864KSWMG01 컨트롤러 SSD1309 패시브 매트릭스 모노크롬 128 x 64 ZIF FPC 병렬, 4선 SPI, I2C 인터페이스
제품 설명
유기 광 발사 다이오드 (OLED) 는 새로운 세대의 기술이며, 더 밝고 명확한 이미지와 더 민첩한 반응 속도입니다.UG-2864KSWMG01 OLED 디스플레이는 128 x 64 점 개별 모노 컬러로 이루어져 있습니다. 이 OLED 모듈은 가볍고 저전력 및 작으며, 선택적으로 다른 인터페이스가 있습니다. 기본 SPI, 병렬 및 I2C 인터페이스입니다..
활동 영역의 크기는 모듈 차원과 1.54 ′′ 대각선입니다.420.04 x 27.22 x 1.45mm, 활동 영역 크기35.052 × 17.516mm이 1.54 인치 OLED 디스플레이는 SSD1309 IC를 내장하고 있으며 높은 콘트라스트 비율 20,000: 1. 논리 공급 전압은 1.65V-3.3V 사이이며 일반적인 값은 2.8V입니다.그것은 의료 장치와 같은 응용 프로그램에 대합니다,POS 시스템, 백화품, 가정용 애플리케이션, 산업용 기기, 자동화, 오디오/비주얼 디스플레이 시스템, 개인 관리용 기기, 가정용품, 자동차 디스플레이,동적 정보 표시 등.
| 제품: | 1.54인치 OLED SSD1309 | 결의: | 128x64 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 8비트 68XX/80XX 병렬, 4선 SPI, I2C |
| 표시 색상: | 흰색, 노란색, 파란색 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 420.04 × 27.22 × 1.45mm | 액티브 영역: | 35.052 × 17.516 (mm) |
| 픽셀 피치: | 0.274 × 0.274 (mm) | 작동 온도: | -40°C ~ +70°C |
| 저장 온도: | -40°C ~ +85°C | 드라이버 IC: | SSD1309 |
| 공급 전압: | 1.65~3.3V | 핀 번호: | 24 핀 |
| IC 패키지 유형: | COG | 모듈 연결 타입: | ZIF |
| 임무: | 1/64 | 준수: | REACH 및 RoHS 준수 |
1.54인치 OLED UG-2864KSWMG01 컨트롤러 SSD1309 패시브 매트릭스 모노크롬 128 x 64 ZIF FPC 병렬, 4선 SPI, I2C 인터페이스 도면

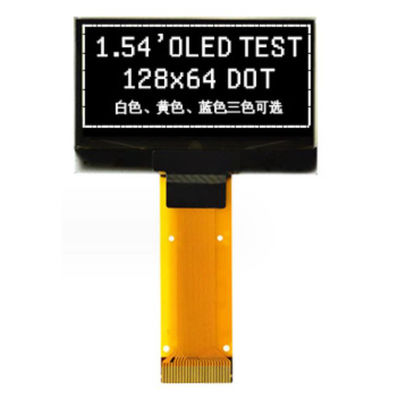

1.54인치 OLED UG-2864KSWMG01 컨트롤러 SSD1309 패시브 매트릭스 모노크롬 128 x 64 ZIF FPC 병렬, 4선 SPI, I2C 인터페이스 제품 이미지
기능적 사양
명령어:SSD1309에 대한 기술 설명서를 참조하십시오.
전원을 끄고 전기를 켜라
OEL 패널을 보호하고 패널의 수명을 연장하기 위해 드라이버 IC의 전원 켜기/폐기 루틴은 켜기/폐기시 고전압 및 저전압 전원 공급원 사이의 지연 기간을 포함해야 합니다.그것은 작업 전에/운전 후 충전 및 배열 작업을 완료 할 수있는 충분한 시간을 OEL 패널을 제공합니다.
전원을 켜라
1VDD를 켜
2명령에서 디스플레이를 끄
3. 초기화
4. 스크린을 닦아
5VCC를 켜
6100초 지연
(VCC가 안정되면)
7명령에 표시를 보내
전원을 끄세요
1명령에서 디스플레이를 끄
2VCC 전원을 끄세요
3100초 지연
(VCC가 0에 도달하고 패널이 완전히
배출량)
4VDD를 끄세요
OLED 모듈을 저장하기 위한 주의 사항
1OLED 모듈을 저장 할 때 다음의 예방 조치가 필요합니다.
i. 건조제와 함께 밀폐 된 폴리에틸렌 봉지에 보관합니다.
ii. 어두운 곳에 보관하십시오. 햇빛이나 형광광에 노출시키지 마십시오, 온도를 0 °C ~ 35 °C 사이 유지하고 상대 습도를 40% RH ~ 60% RH 사이 유지하십시오.
포라라이저 표면은 다른 물체와 접촉해서는 안 됩니다.
2다른 것
i. OLED 모듈이 오랫동안 작동하면 밝기가 감소합니다. 같은 디스플레이 패턴을 오랫동안 표시하는 것이 권장되지 않습니다.그렇지 않으면 디스플레이 패턴은 귀신 이미지로 화면에 남아있을 수 있으며 복구 할 수 없습니다.
ii. 정적 전력 등으로 인한 파괴로 인한 OLED 모듈의 성능 저하를 최소화하기 위해,모듈을 조작할 때 다음 섹션을 잡지 않도록 주의하십시오..
- 인쇄 회로 보드의 노출된 영역.
- 종단 전극 부위
