제품 상세 정보:
|
| 제품: | e-잉크 패널 2.66 " | 결의안: | 152x296 도트 결의안 |
|---|---|---|---|
| 화면 표시 방식: | 능동 매트릭스 전기영동 디스플레이 (AM EPD) | 색: | 검은 / 백인 / 빨강 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 71.82(H) Ｘ 36.3(V) Ｘ 1.0(T) 밀리미터 |
| 활성 영역: | 60.088(H) Ｘ 30.704(V) 밀리미터 | 핀 번호: | 24개 핀 |
| 인터페이스: | SPI 인터페이스 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 로에스 Ｅ 잉크 패널,2.66 인치 Ｅ 잉크 패널,SPI 인터페이스 전자 종이 디스플레이 |
||
3 색상 EPD 2.66 인치 스크린, 2.66 " e-잉크 ESL 디스플레이 설명
우주선 조립 시설 테크놀로지 SFEPD213BWR-7018A01은 3-색 2.66 " a-SI, 능동 매트릭스 TFT, 전자적 페이퍼 디스플레이 (EPD) 패널입니다. 패널은 그것이 쉽게 미세 패턴을 보여줄 수 있는 그와 같은 고해상도를 가지고 있습니다. 그것의 바이-스테이블 자연 때문에, EPD 패널은 매우 작은 파워가 업데이트되도록 요구하고, 이미지를 유지하기 위해 어떤 권력도 필요로 하지 않습니다.
특징
1. a-SI TFT 능동 매트릭스 전자 종이 디스플레이(EPD)
2. 세가지 색 지원 : 하얗고 검고 빨갛습니다
3. 결의안 : 296 Ｘ 152
4. 극히 낮은 전력 소비
5. 최고 넓은 시야 각 - 거의 180'
6. 덤으로 얇게 하고 점등되세요
7. SPI는 조화시킵니다
8. 순응한 로에스
| 개요의 물건 | 내용 |
| 화면 크기 |
2.66 인치 |
| 화면 표시 방식 | 능동 매트릭스 EPD |
| 디스플레이 해상도 | 152(H)×296(V) 화소 |
| 활성 영역 | 60.088(H) Ｘ 30.704(V) 밀리미터 |
| 화소 피치 | 0.203 Ｘ 0.202 (125dpi) |
| FPL (프론트 플레인 적층판) | 스펙트럼 빨간 2.0 |
| 외형치수 | 71.82(H) Ｘ 36.3(V) Ｘ 1.0(T) 밀리미터 |
| 중량 | 6.2 Ｇ |
| 로직 공급전압 | 전형적인 3.0V |
| 작동 온도 | +50' Ｃ에 대한 0' Ｃ |
| 저장 온도 | +60' Ｃ에 대한 -25' Ｃ |
| 인터페이스 | SPI |
| 순응성 | 순응한 한계와 로에스 |
애플리케이션

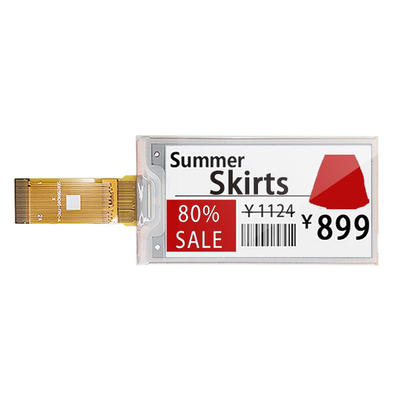

전자 선반 라벨 시스템
핀 정의
Pin1, NC 연결되지 않습니다
Pin2, GDR / 오우 / 파워 모스펫 운전자는 이 핀이 엔-채널 mosfet 게이트 수평구동조정인지를 컨트롤합니다.
Pin3, RESE / I / 부스터 제어는 입력했습니다, 이 핀이 제어 고리를 위한 현재 감지 입력입니다.
Pin4, NC 다른 NC 핀과 연결하지 마세요
Pin5, VSH2 / Ｃ / 축전기. 이 핀은 VSH2와 국민 총수요 사이에 연결되 포지티브 게이트 구동 전압과 전력이 VSH2를 위한 핀에게 안정화 캐패시터를 공급한다는 것 입니다.
Pin6, NC 연결되지 않습니다
Pin7, NC 연결되지 않습니다
Pin8, BS1 / I / 이 핀인 VSS는 패널 인터페이스에서 설정하고 있습니다.
Pin9, 바쁘게 하세요 / 오우 / 장치 사용중은 이 핀이 비지 상태 출력 핀이라는 것을 암시합니다. 바쁠 때 높이 있고, 칩의 작전이 중단되어서는 안되고 사령부가 보내지지 말아야 합니다.
Pin10, RES# / I / 시스템 리셋, 이 핀이 리셋 신호 입력입니다. 부 논리.
Pin11, D/C# / I / 이 핀은 자료 / 지령 제어입니다
Pin12, CS# / I / 이 핀은 칩이 선택한다는 것 입니다.
Pin13, SCL / I / 직렬 통신 클락 입력.
Pin14, SDA / I / 직렬 메시지 교환 데이터 입출력.
Pin15, VDDIO / Ｐ / 인터페이스 로직 pins& 입출력을 위한 전원. 그것은 VCI로 연결되어야 합니다.
Pin16, VCI / Ｐ / 칩을 위한 전원 공급기
Pin17, 국민 총수요 / Ｐ / 땅
Pin18, VDDD / Ｃ / 내부 레귤레이터 출력 축전기가 VDD와 국민 총수요 사이에 연결되어야 합니다.
Pin19, VPP / Ｐ / OTP 프로그래밍을 위한 전원 공급기
Pin20, VSH / Ｃ / 이 핀은 긍정적 소스 구동 전압입니다. 안정화 캐패시터는 VSH와 국민 총수요 사이에 연결되어야 합니다.
Pin21, VGH / Ｃ / 안정화 캐패시터는 VGH와 국민 총수요 사이에 연결되어야 합니다.
Pin22, VSL / Ｃ / 이 핀은 부정적인 소스 구동 전압이고 공도통위를 위한 전력 공급핀입니다. 안정화 캐패시터는 VSL과 국민 총수요 사이에 연결되어야 합니다.
Pin23, VGL / Ｃ / 안정화 캐패시터는 VGL과 국민 총수요 사이에 연결되어야 합니다.
Pin24, 공도통위 / Ｃ / 이 핀은 안정화 캐패시터가 이어야 하는 전압을 공도통위와 국민 총수요 사이에 연결되게 하는 공도통위입니다.
전형적 동작 시퀀스
이 모듈, 거기에서 MCU 인터페이스 선택은 MCU와 통신할 수 있는 4 와이어 SPI와 3 와이어 SPI가 있습니다. MCU 정합 모드는 BS1 핀에 하드웨어 선택에 의해 질 수 있습니다. 그것이 로우일 때, 4 와이어 SPI는 선택됩니다. 그것이 높은 것일 때, 3 와이어 SPI (9 비트 SPI)는 선택됩니다.
MCU 직렬 인터페이스 (4 와이어 SPI) 4 와이어 SPI가 SDA로서의 D1 법의 SCL으로서의 SPI mode,D0 법에 있는 직렬 데이터 SDA,D/C#,CS# 시리얼 클락 SCL으로 구성됩니다.
MCU 직렬 인터페이스 (3 와이어 SPI) 3번 와이어 직렬 접속이 일련 SCL, 직렬 데이터 SDA와 CS#로 구성됩니다. SCL으로서의 3가지 전선 SPI mode,D0 행위에서, SDA, 핀 D/C#로서의 D1 행위는 외부 땅에 연결될 수 있습니다. D/C# 핀이 사용되지 않는 동안 작동은 4번 와이어 직렬 접속과 유사합니다. 9개 비트가 전적으로 있고 순서로 매 아홉번째 시계마다 계속 전환 레지스터로 이동될 것입니다 : D/C# 비트, D/C 비트, D0 비트에 대한 D7, D/C# 비트 (연속 데이터의) 제 1 비트가 전환 레지스터에서 다음과 같은 데이타 바이트가 디스플레이 데이터 RAM (D/C# 비트 =1에 작성된다고 결정할 것입니다) 또는 커멘드 레지스터 (D/C# bit = 0). 직렬 모드 하에 작동이 허락된다고 단지 쓰세요.
예방책
(1) 유리와 플라스틱과 같은 깨지기 쉬운 소재로부터 제조되고, 강하되면 EPD 패널 / 모듈은 깨지거나 손상될지도 모릅니다. 살살 다루세요. EPD 패널로 만곡시키거나 꼬는 것과 같은 폭력을 쓰지 마세요.
(2) 그것은 깨끗한 작업 영역에서 EPD 패널을 모으거나 설치한다고 추천받습니다. 재와 오일은 전기적 단락을 야기시키거나 보호 시트가 촬영한 / 스크래치 / 감소를 떨어뜨릴 수 있습니다.
(3) 피해를 입힐 수 있는 그것을 방지하기 위해 압박을 EPD 패널에 응용하지 마세요.
(4) EPD 패널이 작동에 있는 동안 계면 접속기를 연결시키거나 끊으지 마세요.
(5) FPC와 같은 인터페이스 케이블을 연결하는 동안 베젤을 당신의 손가락으로 지원하세요.
(6) EPD 패널 / 모듈을 쌓아 올리지 마세요. (7) 90아래로 유리 단부 위의 FPC 또는 / 위로 당기기 FPC를 누르지 마세요'.
(8) FPC 리드 커넥터를 접촉하지 마세요.
(9) IC 접착 구역을 접촉하지 마세요. 그것은 TFT 리드 또는 손상 IC 기능을 긁을 수 있습니다.
(10) 취급될 때 접지환을 입습니다 (토대가 연결됩니다)과 집회 동안. 반도체 디바이스는 EPD 패널 / 모듈에 포함되고 그들이 어떠한 정전기 방전 (ESD)를 방지하기 위해 주의하여 취급되어야 합니다. (이온 팬은 ESD 위험을 즐이기 위해 조립 동작에서 필요할 수 있습니다.)
(11) 포장이 피하기 위한 열이 긁을 때 권투하는 규정 환경과 원형에 EPD 패널 / 모듈을 보존하고 초기 성능을 유지하세요.
(12) EPD 패널을 해체하거나 재조립하지 마세요.
(13) 세정을 위한 화학 제품 없이 부드러운 건조한 천을 사용하세요. 보호 낱장필름의 표면이 하드 코팅 없이고 매우 부드럽기 때문에 세정을 열심히 요구하지 마세요. 이 거동은 보호 시트에 충격 또는 스크래치를 줄 것입니다.
(14) 작전 동안 손해를 일으킬 수 있는 EPD 패널 안으로 그것의 침해를 피하기 위한 수분의 염두에 두세요.
(15) 그것은 저온 조작품입니다. 염두에 두세요 EPD 패널의 표면에 서리 또는 이슬을 만들도록 다양한 온도. 수분은 서리 때문에 EPD 패널 또는 EPD 패널의 표면 위의 이슬에 침투할 수 있고, EPD 패널 손상을 만듭니다.
(16) 고온, 고습도, 햇빛 또는 형광등은 EPD 패널의 성과를 떨어뜨릴 수 있습니다. 오랜 시간 동안 보호를 받지 않은 EPD 패널을 고온, 고습도, 햇빛 또는 형광등에 노출시키지 마세요. EPD 패널을 저장소와 오리지널 패키지의 제어 가능 환경에 저장하세요 : 태양광, 없이 농축, 15oC 내지 35oC의 온도 범위와 30%RH부터 60%RH까지 습도 없이.
(17) 패널 ＩＤ 번호를 표시해서 사용된 브랜드 잉크는 용매에 의해 쉽게 없어집니다. EPD 패널을 청소하기 위해 용매를 사용하기를 회피하세요.
(18) EPD는 진공포장된입니다.
(19) BOE와 고객에 의해 승인받기 전에 제품과 품질 규격은 주의 없이 변하기에 쉽습니다. 당신이 최종적인 설계, 구매 또는 사용 전에 최근 제품표준 또는 시방서를 받았다는 것을 확인하세요.
(20) BOE는 고급 품질과 신뢰성의 그것의 제품이 인 보증하기 위한 모든 시도를 합니다. 그러나, 고급 품질과 신뢰성을 특히 요구하는 적용에서 또는 그것의 실패 또는 고장이 직접적으로 인간의 수명을 위협할 수 있는 곳에서 제품을 사용하기 전에 우주선 조립 시설 판매 사무소와 연락하거나 항공우주, 항공술, 원자력, 연소제어, 교통, 교통, 안전장비 또는 생명 유지를 위한 의학 장비와 같은 신체상해의 위험을 야기시키세요.
(21) 제품이 공급 전압 범위, 열방사 특성, 설치 조건과 다른 특성을 운영하면서, 최대 정격을 위해 특히 BOE에 의해 보증된 더 레인지 이내에 사용되도록 귀하의 어플리케이션을 설계하세요. 보증된 범위를 넘어서 사용될 때 BOE는 실패 또는 손상에 대한 어떤 책임을 지지 않습니다. 심지어 보증된 범위 이내에 반도체 디바이스에서 정상적으로 예지할 수 있는 실패 율 또는 고장 모드를 고려하고 BOE 제품을 통합시키는 장비가 BOE 제품의 작전으로 인해 신체상해, 화재 또는 다른 간접 손해를 입히지 않도록, 고장 안전과 같은 조직 조치를 사용하세요.
(22) 이 제품은 확산 방부제라는 것 설계되지 않습니다.

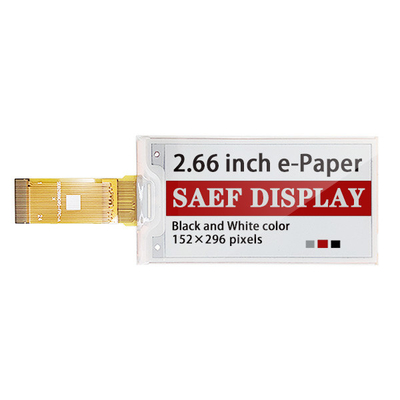

3 색상 EPD 2.66 인치 스크린, 2.66 " e-잉크 ESL 디스플레이 그림

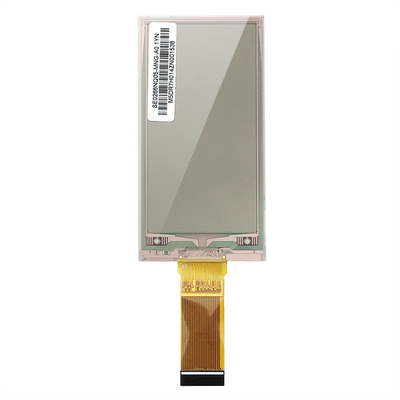

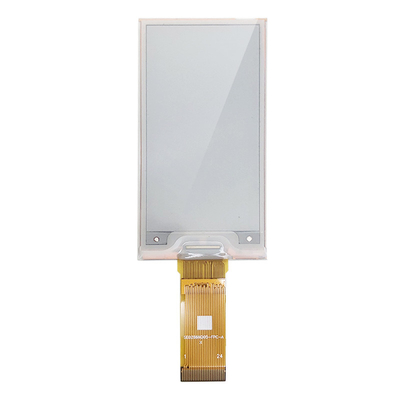

3 컬러 EPD 2.66 인치 스크린, 2.66 " e-잉크 ESL 디스플레이 제품 이미지
