제품 상세 정보:
|
| 제품: | 0.96인치 OLED 디스플레이 7 핀 | 구조: | COG + PCB |
|---|---|---|---|
| 결의: | 128x64 화소 | 인터페이스: | SPI (I2C 선택) |
| 알글을 보는 것: | 모든 시야 각도 | 핀 번호: | 7개의 핀 (4개의 핀은 선택) |
| 색상: | 흰색과 파란색 선택 사항 | 모듈 크기: | 27.5(W)×27.8(H)×2.7(T)mm |
| 유리: | PMOLED (패시브 매트릭스 OLED) | 컨트롤러: | SSD1306 또는 동등 |
| 전원 공급: | 3V / 5V | 수술 임시요원: | -40C 내지 +85C |
| 대비율: | 2000 : 1 (암실 대비) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | I2C 0.96 인치 OLED 디스플레이,SPI 0.96 인치 OLED 디스플레이,7 핀 OLED 0.96 인치 |
||
7 핀 0.96 인치 OLED 디스플레이 모듈 SPI I2C 3V 흰색 PMOLED SSD1306 드라이버 IC
12864 OLED, 0.96" SPI 7 핀, SSD1306 OLED 디스플레이 (COG+PCB) 설명
모델 SFOM096YZ7-12864WB-01은 모듈에 PCB 보드를 탑재한 SF-OS096YZ7-12864WB-01의 확장형이다. 가로로 0.96인치를 측정하고 128x64 픽셀로 구성되어 있다.이 PCB 보드는 4개의 장착 구멍을 가진 고객들이 애플리케이션에 모듈을 고정하기 위한 쉬운 방법입니다. SFOM096YZ7-12864WB-01 모듈은 SSD1306 IC가 내장되어 있습니다. 4-waya SPI 인터페이스를 지원합니다. 선택적인 I2C 인터페이스, 드라이브 직무주기 1/64, 논리 공급 전압은 3.3V ~ 5V, I / O 레벨은 5V에서 3V입니다.회전회로, 표시 50% 체크 보드 전류는 80mA @3.3VDD (유례). 모듈은 7 개의 연결 핀과 4 개의 연결 핀이 선택적으로 연결되어 있습니다.
이 OLED 모듈은 스마트 홈 애플리케이션, 의료 장비, 스마트 제어, 기기 등에 적합하며, -40°C에서 +85°C의 온도에서 작동할 수 있습니다.
특징
1이 0.96인치 미니 OLED 디스플레이는 128X64의 해상도와 SSD1306 칩셋을 가지고 있습니다.
2이 0.96인치 OLED 디스플레이 모듈은 초저전력 소비: 전체 화면 조명 0.08w.
3이 0.96인치 마이크로 OLED 디스플레이는 설치가 용이하기 위해 4개의 장착 구멍을 가지고 있습니다.
4이 0.96인치 12864 OLED 제품은 SPI 타입, IIC 옵션으로 설계되었습니다.
5이 0.96인치 OLED 7핀 제품은 다양한 제어 칩을 지원합니다. Arduino 51 시리즈, msp430 시리즈, stm32/2 CSR IC 등과 완전히 호환됩니다.
6이 SPI 0.96 인치 OLED 제품의 전원 공급 전압은 DC 3V-5V입니다.
7이 0.96 인치 OLED 디스플레이 모듈은 임베디드 드라이버 IC입니다. 그것은 2C / IIC 인터페이스와 통신 할 수 있습니다. 단지 2 I / O 포트가 필요합니다.
8이 OLED 0.96인치 128x64 제품은 MMDVM, Pi-Star와 호환되며 라즈베리 pi와 호환됩니다.
9이 12864 SPI OLED 0.96 인치 제품은 자명 디자인, 그것은 백라이트를 필요로하지 않습니다, 디스플레이는 자명 할 수 있습니다; 그것은 높은 대조, 밝고 선명한 점, 심지어 작은 글꼴이 매우 읽기 쉽습니다.
10. OLED 화면 0.96 인치에는 OLED 컨트롤러 내부에 삽입 된 글꼴이 없습니다. 사용자는 글꼴 생성 소프트웨어를 통해 글꼴을 만들 수 있습니다.
제품 사양
| 제품: | 0.96인치 OLED 디스플레이 7 핀 |
| 결의: | 128x64 픽셀 |
| 구조: | COG + PCB |
| 인터페이스: | SPI (I2C 선택) |
| 핀 번호: | 7 핀 |
| 모듈 크기: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| 컨트롤러: | SSD1306 또는 동등 |
| 알글을 보고: | 모든 관점 |
| 색상: | 흰색과 파란색 선택 |
| 유리: | PMOLED (패시브 매트릭스 OLED) |
| 전원 공급: | 3V / 5V |
| 콘트라스트 비율 | 2000: 1 (다크룸 콘트라스트) |
| 작동 시간: | -40°C ~ +85°C |
| 준수: | REACH 및 RoHS 준수 |
12864 OLED, 0.96" SPI 7 핀, SSD1306 OLED 디스플레이 (COG+PCB)그림

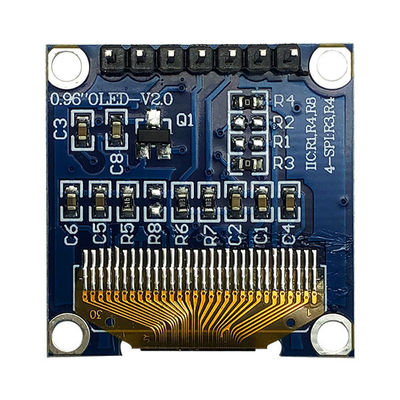

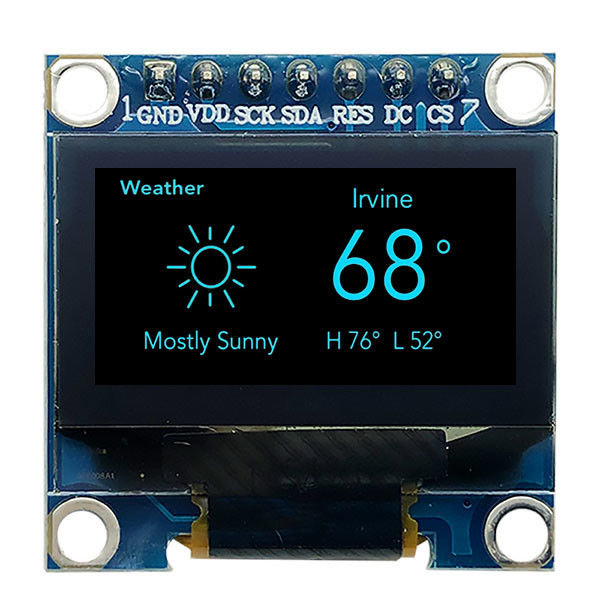

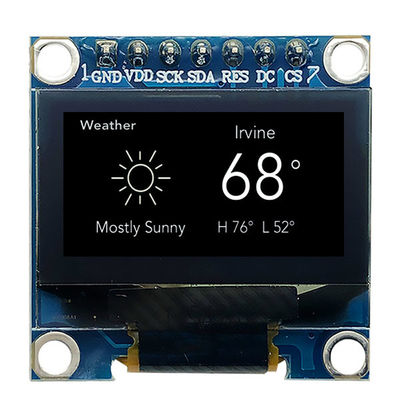

12864 OLED, 0.96" SPI 7 핀, SSD1306 OLED 디스플레이 (COG+PCB) 제품 이미지
